瓦力方程智能 UPS 完全使用指南

瓦力方程智能 UPS 是专为 NAS、网络设备及 Mini PC 等设备设计的智能不间断电源，支持微信小程序远程监控、断电自动关机及远程唤醒功能。本文详细介绍从开箱到完成配置的全部步骤。

装机前必读

重要提示

在首次安装、操作和维护本设备前，请先为设备通电。

危险事项

本设备不适用于也不得用于以下异常操作环境：

• 含危害性烟气的环境
• 湿气、粉尘、灰尘、蒸汽或者极度潮湿的环境
• 容易滋生霉菌、昆虫、寄生虫的场所
• 含盐空气或冷却水、含烟雾、酸等杂物质的环境
• 根据 IEC 60664-1 规定，污染等级高于 2 的场所
• 受异常震动、热源或者强电磁干扰的场所

注意事项

• 本设备仅限在室内使用
• 请勿在阳光直射、接触到液体、灰尘过多或者湿度过大的场合使用本设备
• 请勿使用变压或者调压电源对设备进行供电，否则可能造成设备损坏
• 本设备不具备变压器功能，请勿跨电压使用，或为用电设备电压需求不一致的适配器进行供电，否则可能造成用电设备损坏
• 请如实设置适配器的电压和电流，错误的设置可能造成 UPS 不充电或者 NAS 损坏
• 如需连接多台设备，需保证供电电源适配器的总功率大于多个用电设备的最大功率需求之和，用电设备的最大功率以用电设备的原装电源适配器标注的功率为准

包装清单

UPS 提供三种线缆套装，包装内容一致，线缆规格不同，请根据设备接口类型选择合适的套装：

提示： 选择套装时，请先确认 NAS 或用电设备电源适配器的接口类型。DC5525（5.5×2.5mm）为最常见规格。

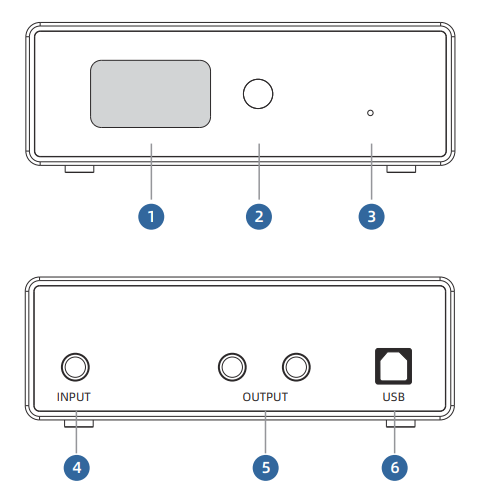

产品外观与接口说明

正面接口说明

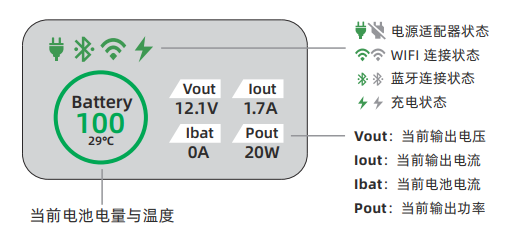

屏幕图示说明

UPS 屏幕显示内容如下：

UPS 基本操作

开机

请为 UPS 接通电源，设备将会自动开机。

关机

断开 UPS 的所有输入输出，长按开关机键 15 秒进行关机。

息屏

通电状态下，系统默认 5 分钟左右 UPS 进入息屏模式，以节省电量。

休眠与运输模式

• 未通电状态下，系统默认 10 分钟 后 UPS 进入休眠模式。
• UPS 进入休眠模式达 72 小时 后，将进入运输模式，以保持最低功耗。

唤醒

进入息屏和休眠模式后，按开关机键一次即可唤醒 UPS。

重启

轻捅设备重启孔可重启 UPS。

查看设备信息

长按开关机键 5 秒，屏幕将显示设备信息，包含：

• IP 地址
• IMEI 编号
• IMEI 编号对应的二维码（供小程序扫码绑定）

连接指南

准备工作

在连接 UPS 前，请先关闭 NAS，准备好 NAS 原装电源适配器。连接时务必使用 NAS 原装电源适配器，以保证参数匹配和保护逻辑正确。

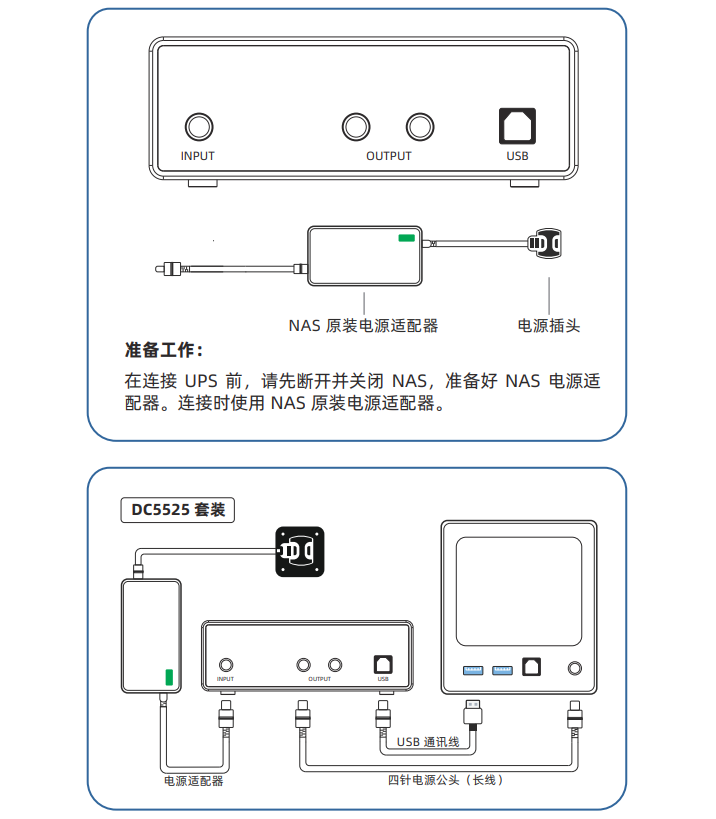

DC5525 套装接线示意

接线步骤：

1. 将 DC5525 双公头 DC 线一端连接 UPS 的 OUTPUT 接口
2. 另一端连接 NAS 原装电源适配器的电源插头
3. 使用 USB 通讯线连接 UPS 的 USB 接口与 NAS 的 USB 接口
4. 将 NAS 原装电源适配器接入 UPS 的 INPUT 接口，再接入电源

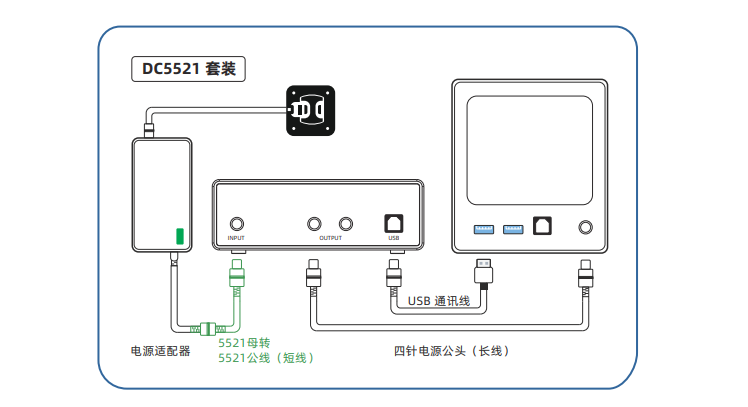

DC5521 套装接线示意

接线步骤：

1. 使用 DC5521 公转 DC5525 公线连接 UPS OUTPUT 与 NAS 电源适配器插头
2. 使用 DC5521 母转 DC5525 公线作为延长（如需）
3. USB 通讯线连接 UPS USB 与 NAS USB

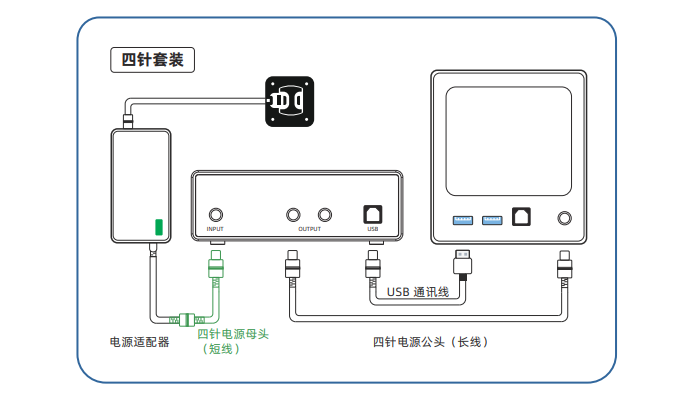

四针套装接线示意

重要提示： 以上图示中电源适配器均为用电设备（NAS）原装电源适配器。

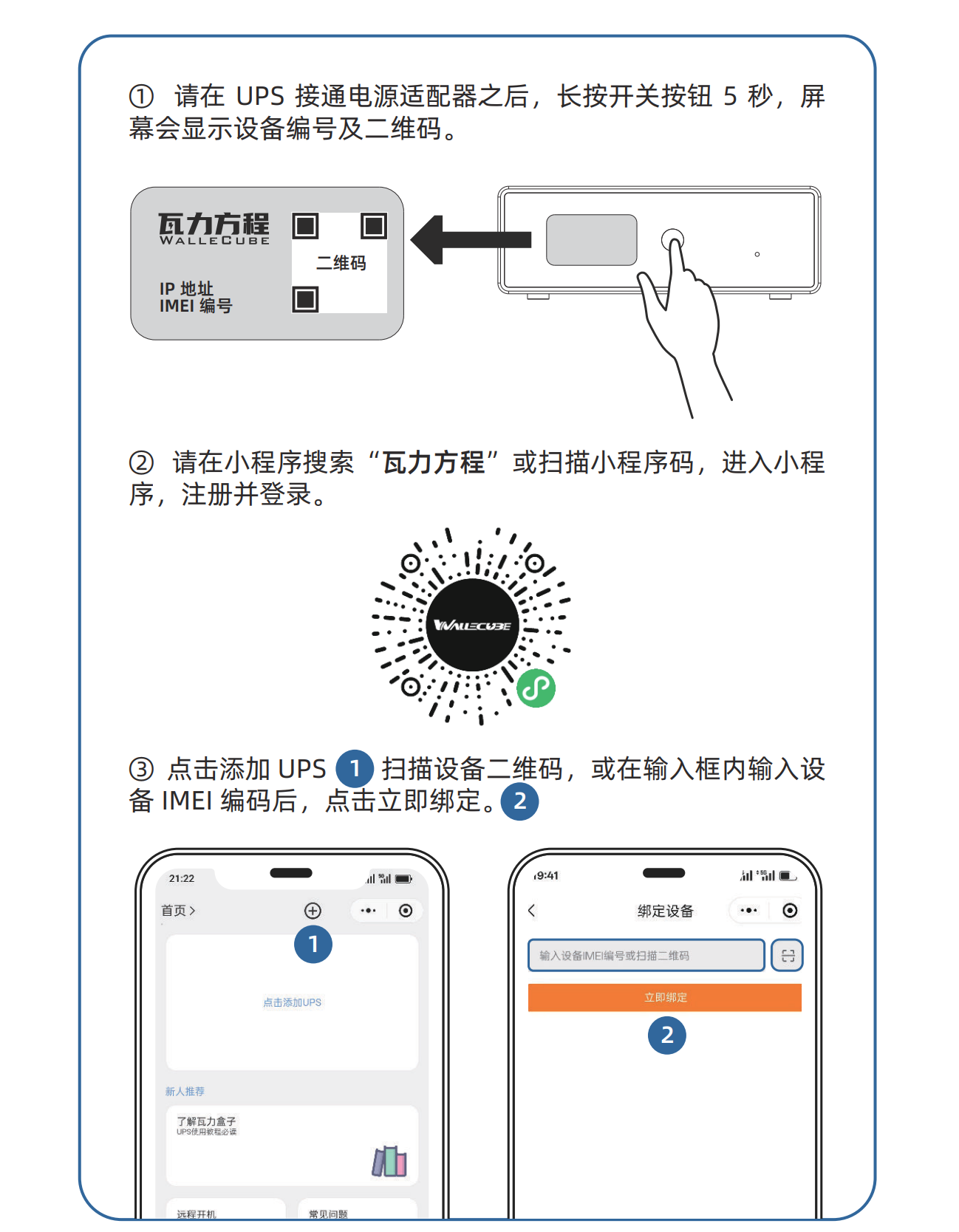

设备绑定（微信小程序）

绑定步骤

1. 在 UPS 接通电源适配器之后，长按开关按钮 5 秒，屏幕会显示设备编号及二维码。
2. 在微信小程序搜索「瓦力方程」或扫描小程序码，进入小程序，注册并登录。
3. 点击「添加 UPS」，扫描设备二维码，或在输入框内输入设备 IMEI 编码后，点击「立即绑定」。

设备信息查看： 长按开关机键 5 秒，屏幕显示 IP 地址、IMEI 编号及对应二维码。

设备联网

设置步骤

1. 在小程序首页，点击蓝牙图标，等待蓝牙连接成功。
2. 点击 WIFI 图标，进行周围的网络扫描。
3. 扫描成功后，选择可用的 WIFI 并输入 WIFI 密码，点击「设置 WIFI」。

注意事项

• 连接蓝牙时需要给予微信 APP 位置（安卓手机需开启精确位置）、蓝牙以及**附近的设备（本地网络）**权限，并同时打开手机的定位和蓝牙。
• 配置 WIFI 时需尽量靠近路由器，并将手机断开 WIFI，使用流量进行操作。
• UPS 仅支持 2.4G WIFI，并确保 WIFI 名称和密码不包含特殊字符和空格。
• 如遇分配不到 IP 的情况，可尝试轻捅 UPS 重启孔重启 UPS，并确保 WIFI 的加密方式为 WPA/WPA2。

高级设置

设置目的

UPS 需要知道外界工作情况，即工作电压及适配器能够提供的最大电流，以便 UPS 判断：

• 何时断电（市电异常时切换到电池）
• 何时可充电（市电恢复后安全充电）
• 何时恢复供电（电池供电耗尽前的保护逻辑）

设置步骤

1. 连接蓝牙后，在首页点击「高级配置」→「电源适配器配置」
2. 参考电源适配器参数铭牌进行配置
3. 配置完成后点击「写入设置参数」完成配置

参数配置示例

重要提示：

• 请根据所用电源适配器的真实情况如实设置。
• 更改电源适配器配置后，轻捅前面板的重启孔（可带负载操作）重启 UPS，以便应用新的配置。

其他高级设置

智能 UPS 具有 OTA 在线升级 功能，瓦力方程团队会持续更新并提供更多高级功能。扫描小程序内或文档中的二维码查看在线文档，获取更多高级功能的说明。

NAS 连接检查

检查步骤

1. 请在 NAS 连接完成 5 分钟后，在 NAS 后台检查 UPS 的连接情况。
2. 各品牌 NAS 的检查路径如下。如需更多信息，可查看相关品牌的 NAS 文档。
3. 为保护电池，UPS 保留电量约为 20%。请在 NAS 后台设置断电关机策略时尽量优先选择自定义时间。

各品牌 NAS 后台路径

错误排查

• 如遇 NAS 后台的配置问题，可咨询对应 NAS 品牌客服。
• 在瓦力方程小程序首页点击「教程文档」或扫描二维码查看瓦力方程在线文档。

产品规格对比

W150 参数表

W180 参数表

兼容性（两者一致）

支持以下 NAS 系统：

群晖 DSM 7.0 及以上、威联通 QTS 5.0 及以上、铁威马 TOS 5.0 及以上、极空间 ZOS、绿联 UGOS & Pro、飞牛 OS、TrueNAS Scale & Core、Unraid、UNAS、海康威视

保修信息

保修服务

本产品自购买之日起提供一年的标准保修服务。瓦力方程的标准程序是用工厂翻新设备替换原有设备。一旦维修售后部收到缺陷设备，瓦力方程将在五个工作日内寄出更换设备。

• 客户负责支付设备寄至我司的费用
• 我司负责支付设备寄回客户的费用

不享受保修的情况

1. 本产品已经超过保修服务的有效期
2. 未按照说明书要求使用、维护、保管造成的损坏
3. 用户自行拆机改装造成损坏
4. 意外因素或人为行为导致产品损坏
5. 由使用盗版或其他非法授权软件造成的损坏

注：对不能享受保修的情况，我司将按照标准收取一定的费用。

常见问题快速排查
